Vehicle Dimension Scanning System
Alat Ukur Over Dimensi Overload (ODOL)
"Over dimensi dan overload telah ditetapkan pada UU No 22 Tahun 2009, namun perlu diketahui 'Over Load dan Over Dimensi' adalah dua subtansi yang berbeda, Dalam penindakan Over Dimensi ditempakan pada Pasal 277, Terkait Tindak Pidana Bagi Pelaku Perubahan Dimensi Kendaraan Tanpa Memenuhi Kewajiban Uji Tipe" PM 55 Tahun 2012 Pasal 54 dan Pasal 55 serta PM 33 Tahun 2018 11 dan Pasal 12.
Sedangkan Over Load ditempatkan pada Pasal 307 UU 22 Tahun 2009 Yaitu "Setiap orang yang mengemudikan Kendaraan Bermotor Angkutan Umum Barang yang tidak mematuhi ketentuan mengenai tata cara pemuatan, daya angkut, dimensi kendaraan" sebagaimana dimaksud dalam Pasal 169 ayat (1) dipidana dengan pidana kurungan paling lama 2 (dua) bulan atau denda paling banyak Rp.500.000,00 (lima ratus ribu rupiah).
Untuk memudahkan petugas dalam mengukur Over Dimensi dan Overload maka dibutuhkan peralatan yang dapat mengukur dimensi kendaraan dan beban kendaraan secara utuh dan digital yang tersimpan pada database untuk dokumentasi apabila pemilik kendaraan melakukan kecurangan, jika terjadi perubahan ilegal yang dilakukan oleh pemilik kendaraan (oknum karoseri), yang biasanya dilakukan terhadap kendaraan berukuran besar. dll.
Dan aturan yang telah diterapkan oleh pemerintah pusat untuk menertibkan kendaraan yang melanggar aturan ODOL (Over Dimensi Over Load), oleh karena itu berdasarkan teknologi laser dan kapasitas pemrosesan data cloud 3D, kami mengembangkan sistem pemindaian laser untuk mengukur data dimensi untuk semua jenis kendaraan dan yang dikombinasikan dengan alat ukur beban kendaraan.
Kualitas Produk
- Dikembangkan oleh teknisi handal untuk pasar dunia.
Teknologi
- Laser Teknologi.
- LED Light.
- CCD Camera.
- Weighing unit.

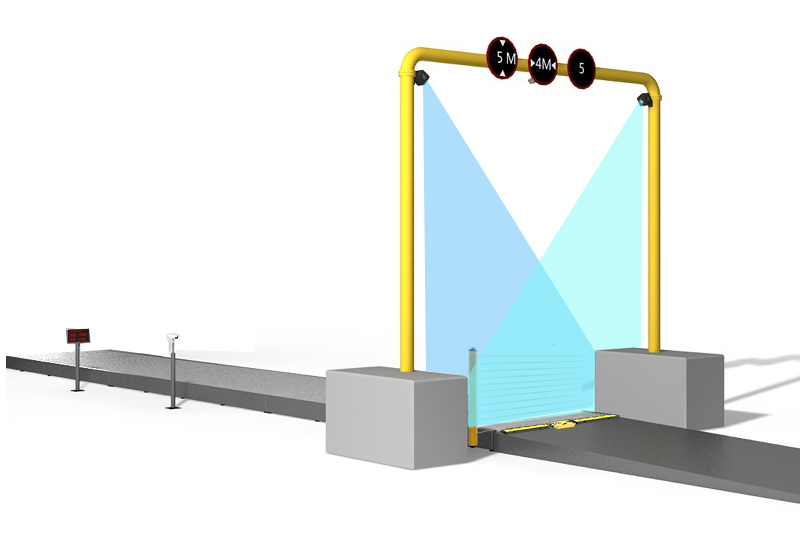

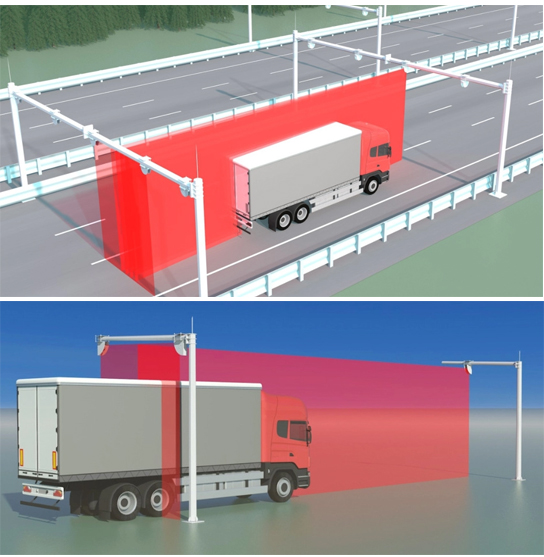

Sensor yang dipasang pada tiang standar menangkap kendaraan dalam satu jalur perjalanan dengan kecepatan terkendali. Truk dipindai secara real-time oleh sensor, yang terdiri dari tiga pemindai LiDAR (laser) dan satu pemindai berkecepatan tinggi. kamera resolusi.
Solusi mengukur dan mengklasifikasikan kendaraan selama arus lalu lintas normal. Sensor LiDAR yang aman untuk mata memindai objek berkali-kali per detik, memungkinkan pengukuran panjang, lebar, dan tinggi otomatis dengan kecepatan dan pergerakan kendaraan arah. Data pengukuran direkam untuk menghasilkan model 3D untuk setiap kendaraan, memvisualisasikan ketinggian, lebar, dan panjang. Selain itu, solusinya memungkinkan penghitungan gandar, jarak gandar, dan jenis kendaraan.
Features :
- Kendaraan memasuki jalur dengan kecepatan jalan raya.
- Sensor mengukur tinggi, panjang, dan lebar kendaraan.
- Kamera memotret kendaraan dan memindai pelat nomornya.
- Perangkat lunak menghasilkan model kendaraan 3D.
- Alat ini dapat mengukur Front Overhang, Rear Overhang, Jarak Sumbu Roda, Lebar, Tinggi dan Total Panjang Kendaraan untuk semua jenis kendaraan.
- Jenis kendaraan ditentukan oleh perangkat lunak. Hasil pengukuran diperiksa terhadap izin yang dikeluarkan untuk akurasi dan kepatuhan (Opsional).
- Timbangan portable/statis untuk mengukur beban sumbu/axle kendaraan (Opsional).
- Piksel tinggi, umpan balik tingkat tinggi, desain laser yang tahan lama.
- Akurasi pengukuran tinggi: dibandingkan dengan produk sejenis yang menggunakan video, kisi-kisi dan prinsip teknis lainnya, akurasi pengukuran produk lidar jauh lebih tinggi daripada produk lain. Proses deteksi divisualisasikan.
- Desain listrik terintegrasi, bebas perawatan, pemasangan cepat dan commissioning.
- Mode pemasangannya fleksibel; Desain suhu kerja yang luas, pekerjaan segala cuaca tidak terpengaruh oleh cuaca dan iklim.
Specification :
- Scanning Frekuensi 100 Hz.
- Infrared Camera.
- Test Mode: Non contact dynamic
- Laser Radar Scanning Unit: 3 pcs auto movement
- Sensor Gardan
- Sensor Panjang
- Sensor Lebar Kendaraan
- Camera Plat Nomor Kendaraan (Option)
- Beban Kendaraan (Option)
- Power Supply: 24VDC/80W/Sensor
- Operating temperature: -22°C ~ +77°C
- Environmental humidity: ≤ 98%
- Speed range: Max 40 km/h
