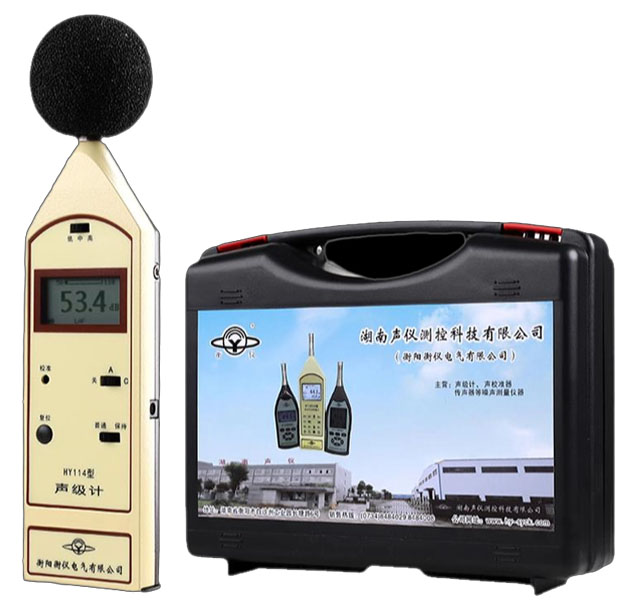

Sound Level Meter HY-114

Sound Level Meter

HY-114 Series

Pengukur tingkat suara HY-114 Series adalah pengukur tingkat suara multi-fungsi digital, yang dirancang untuk mengukur frekuensi tekanan suara sesaat dan tingkat tekanan suara berkesinambungan, tingkat suara paparan, tingkat suara statistik, dll. Evaluasi akustik, alat uji kebisingan memiliki 4 mode kerja rata-rata integrasi, paralel integrasi, analisis statistik dan pengukuran 24 jam untuk dipilih pengguna. Instrumen ini juga menyediakan pembobotan frekuensi rendah opsional untuk pengukuran kebisingan radiasi sekunder.

Fitur :

  • Instrumen yang dikendalikan komputer ini mampu mengukur dan memproses data kebisingan secara otomatis.
  • Cocok untuk pengukuran di lokasi (on-site) terhadap berbagai jenis kebisingan, termasuk kebisingan dari produk elektromekanis, kebisingan lingkungan, kebisingan lalu lintas, kebisingan di tempat kerja, kebisingan konstruksi, dan kebisingan aktivitas sosial.
  • Casing logam memberikan perlindungan yang sangat baik terhadap interferensi elektromagnetik, benturan, dan tekanan, sehingga instrumen ini cocok digunakan di lingkungan bersuhu tinggi dan tingkat polusi tinggi.
  • Nomor Sertifikat Persetujuan Tipe untuk Alat Ukur: 2019S125-43.

Sound level meter HY114 dirancang untuk mengukur tingkat kebisingan dengan pembobotan waktu eksponensial dan pembobotan frekuensi. Alat ini merupakan instrumen portabel untuk pengukuran kebisingan dengan cakupan aplikasi yang luas; kinerjanya memenuhi standar nasional GB/T 3785.1–2023 ("Elektroakustik – Sound level meter – Bagian 1: Spesifikasi") dan standar internasional IEC 61672-1:2013 untuk sound level meter Kelas 2, Grup X.

Alat ini cocok digunakan untuk pengukuran kebisingan di lapangan pada berbagai kategori, termasuk kebisingan dari produk elektromekanis, lingkungan, lalu lintas, tempat kerja, lokasi konstruksi, dan aktivitas sosial umum. Dilengkapi dengan antarmuka keluaran digital, alat ini dapat berfungsi sebagai pencatat data (data logger) kebisingan yang memungkinkan data dianalisis dan diproses melalui perangkat lunak PC, serta mendukung pencetakan hasil pengukuran secara langsung di lokasi.

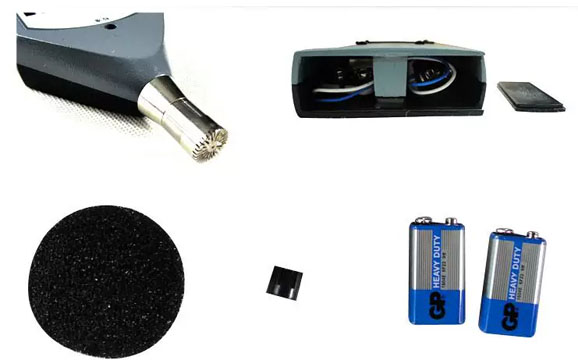

Accessories HY-114

Perbandingan model dan parameter utama:

  1. HY104A / HY104 Level 2, A, C metering, rentang pengukuran: 30dB (A) hingga 130 dB (A)
  2. HY114A / HY114: Level 2, A, daya pengukur C, rentang pengukuran: 30dB (A) hingga 130 dB (A), antarmuka RS232
  3. Standar yang berlaku: GB/T 3785.1—2023 dan IEC 61672-1:2013 "Electroacoustics - Sound Level Meters - Part 1: Specifications" (Elektroakustik - Pengukur Level Suara - Bagian 1: Spesifikasi).

Spesifikasi:

  1. Tingkat kinerja: Level 2 sebagaimana ditentukan dalam GB/T 3785.1-2023 / IEC 61672-1:2013.
  2. Besaran evaluasi yang diukur: Lp (tingkat tekanan suara dengan pembobotan waktu), Lmax (tingkat tekanan suara maksimum dengan pembobotan waktu).
  3. Mikrofon: Mikrofon pengukuran teknis Kelas 2 HY205, diameter nominal 12,7 mm, respons frekuensi medan bebas (free-field). Sensitivitas tekanan suara nominal adalah 40 mV/Pa (tingkat sensitivitas tekanan suara nominal adalah -28 dB, nilai referensi 1 V). Saat dikalibrasi dengan kalibrator suara pada frekuensi kalibrasi 1 kHz, nilai koreksi medan suara sendiri (self-sound field) adalah 0,2 dB.
Sound Level Condenser Sound Sponge
  1. Rentang frekuensi: 20 Hz–12,5 kHz.
  2. Pembobotan frekuensi: Pembobotan A, pembobotan C.
  3. Pembobotan waktu: F (Respons Cepat/Fast Response).
  4. Rentang pengukuran: Tingkat tekanan suara pembobotan A: 30 dB–130 dB; tingkat tekanan suara pembobotan C: 40 dB–130 dB, dibagi menjadi tiga rentang: rentang rendah: 30 dB–90 dB; rentang menengah: 50 dB–110 dB; rentang tinggi: 70 dB–130 dB.
  5. Frekuensi pengambilan sampel: 48 kHz.
  6. Layar: LCD dot-matrix 2,2 inci dengan resolusi 128×64 dan resolusi tampilan 0,1 dB. Dilengkapi indikator untuk alarm kelebihan beban (over-load), rentang bawah (under-range), dan tegangan baterai rendah.
  7. Output Analog: Soket output berupa soket head-phone saluran ganda 3,5 mm dengan impedansi beban minimum 10 kΩ.
  8. Tegangan Logaritmik DC: Tegangan output berhubungan secara logaritmik dengan tingkat tekanan suara yang diukur dan tidak bergantung pada rentang tingkat (level-range). Tegangan output per satuan tingkat tekanan suara adalah 15 mV/dB. Batas atas dan batas bawah dari rentang total yang sesuai masing-masing adalah 1950 mV dan 450 mV. — Tegangan linear AC: Tegangan keluaran berbanding lurus dengan tekanan suara yang diukur, dan tegangan keluaran yang sesuai dengan batas atas rentang level adalah 0,5 V.
  9. Keluaran digital: Soket keluaran berupa soket headphone dua saluran 3,5 mm dan port komunikasi serial RS232; mengeluarkan kode ASCII, dengan laju modulasi (baud rate) sebesar 300 Bd (bawaan) atau 9600 Bd.
  10. Catu daya: 4 baterai R6 (ukuran 5), yang dapat beroperasi terus-menerus selama 16 jam dalam kondisi lingkungan referensi. Alat ini juga dapat dihubungkan ke catu daya HY9214 yang disediakan oleh perusahaan untuk sumber daya eksternal.
  11. Daya instrumen: tidak lebih dari 1 W.
  12. Dimensi luar: 256 x 74 x 25mm).
  13. Berat: 500 g.
  14. Bahan selongsong: Logam aluminium.
  15. Rentang suhu operasional: 0°C ~ 40°C.
