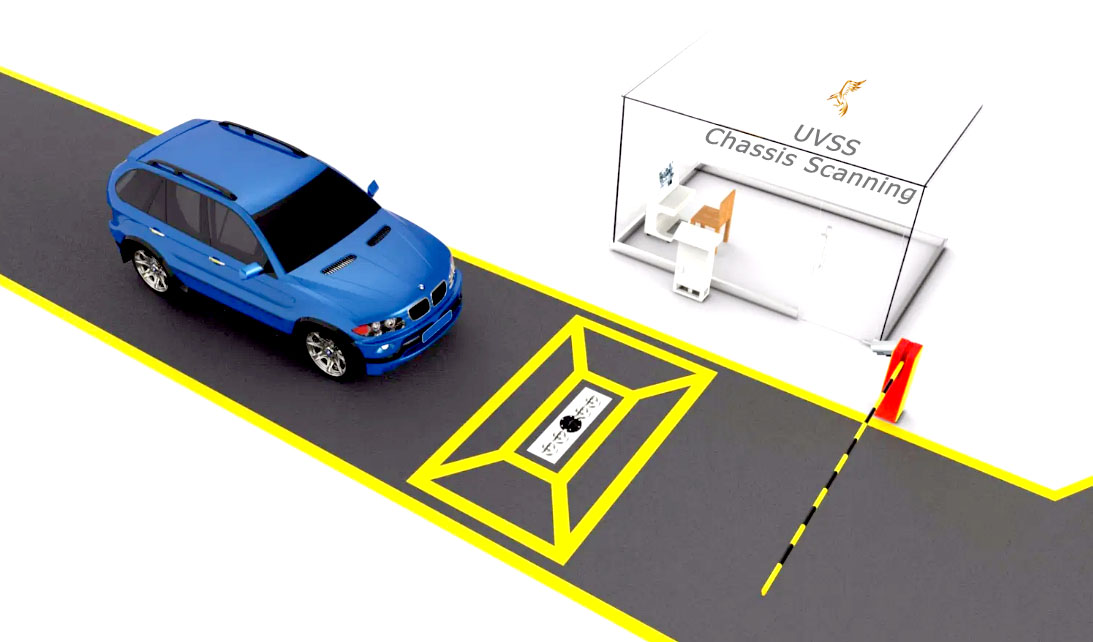

UVSS Chassis Scanning
Under Vehicle Surveillance System

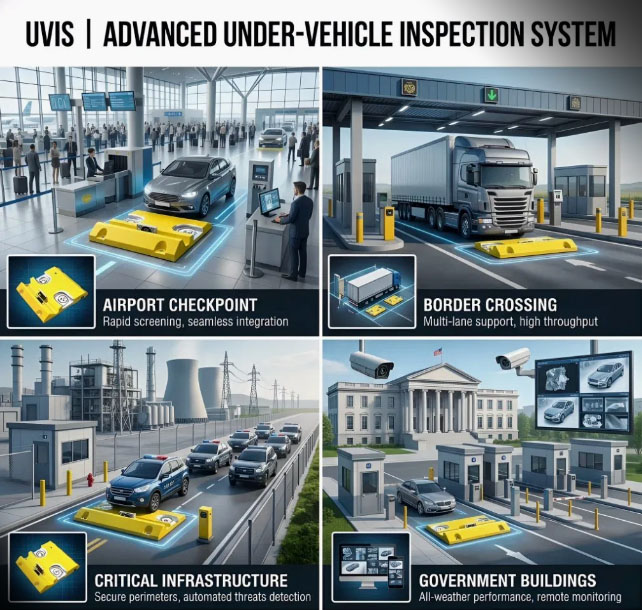

Pemeriksaan bagian bawah kendaraan diperlukan saat kendaraan memasuki area dengan tingkat keamanan tinggi, seperti bandara, pelabuhan, stasiun kereta api, dan gedung pemerintahan. Metode pemeriksaan konvensional membutuhkan banyak personel dan waktu, serta tidak menghasilkan dokumentasi visual dari bagian bawah kendaraan.
Teknologi pendukung pemeriksaan bagian bawah kendaraan, seperti UVSS (Under Vehicle Screening System) yang menyinkronkan kecepatan kendaraan dengan pengambilan gambar serta memindai bagian bawah kendaraan menawarkan efisiensi kinerja, pengurangan kebutuhan personel, dan kemampuan perekaman data, namun biaya implementasinya sangat tinggi. Penelitian ini mencakup perancangan perangkat dan analisis sistem pemeriksaan bagian bawah kendaraan yang mampu memenuhi kebutuhan pemeriksaan sederhana dengan biaya implementasi yang rendah. Sistem ini menggunakan ESP32-CAM sebagai kamera pengawas sekaligus mikrokontroler, serta memanfaatkan sensor ultrasonik untuk mendeteksi kendaraan yang melintas.
Fitur Utama UVSS
- Pemindaian Gambar Kolong
- Deteksi Otomatis
- Identifikasi & Dokumentasi
Sistem ini akan diuji melalui validasi nilai sensor ultrasonik, validasi gambar yang dihasilkan, dan pengujian Quality of Service (QoS). Sistem ini berbasis Internet of Things (IoT); selain disimpan di komputer pemantau, hasil gambar juga dikirimkan melalui platform Telegram untuk meningkatkan keamanan dan memudahkan rekapitulasi data. Berdasarkan hasil pengujian, diperoleh nilai validasi sensor dengan rata-rata akurasi sebesar 98,179% (berdasarkan 10 kali pengujian dengan kelipatan jarak 10 cm), yang menunjukkan tingkat akurasi sensor yang baik.
Fitur Sistem Pemindaian:
- Kamera pemindai garis digital otomatis dengan resolusi tinggi dan kejernihan gambar
- Gambar hasil pemindaian sasis secara keseluruhan jelas, komprehensif, tanpa distorsi atau bagian yang hilang. Objek dengan diameter minimal 2 mm dapat diidentifikasi dengan jelas
- Persiapan proses inspeksi untuk memenuhi berbagai kebutuhan di lokasi
- Fungsi pemantauan dan perekaman gambar multi-adegan
- Desain antarmuka multibahasa
- Skalabilitas yang kuat untuk dengan mudah mencapai berbagai keterkaitan dan kontrol sistem
- (Opsional) ALPR (Pengenalan Plat Nomor Otomatis)
- (Opsional) Fungsi kontrol jaringan untuk beberapa perangkat
Kinerja dan karakteristik
- Menggunakan teknologi pemindaian CCD linear hitam-putih untuk pengambilan gambar secara dinamis.
- Resolusi pemindaian: CCD 2048 baris.
- Waktu penyimpanan atau pemuatan gambar sasis: <1 detik.
- Perbesaran (fitur kaca pembesar) untuk gambar bagian bawah kendaraan: >2 kali.
- Mode tampilan gambar bagian bawah kendaraan: Tampilan horizontal format besar.
- Format penyimpanan gambar sasis: Format gambar standar BMP atau JPEG.
- Bahasa antarmuka sistem: Dapat disesuaikan.
- Resolusi tampilan: Dapat menyesuaikan dengan berbagai resolusi layar.
- Antarmuka transmisi data gambar bagian bawah kendaraan: Jaringan RJ45.
- Pengambilan kembali gambar: Mendukung pencarian berdasarkan tanggal, waktu, nomor pelat kendaraan, dan informasi lainnya untuk menampilkan gambar kendaraan dan pelat nomor yang tersimpan.

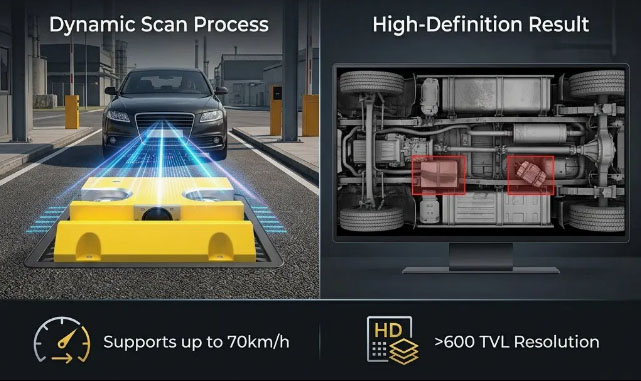

- Resolusi: Saat kendaraan melaju dengan kecepatan 70 km/jam dan menggunakan kartu uji resolusi standar pada ketinggian 7,9 cm dari permukaan tanah, persyaratan resolusi horizontal dan vertikal adalah: Horizontal > 600 TVL; Vertikal > 600 TVL.
- Fungsi pendeteksian kecepatan kendaraan: Pengambilan gambar tetap lengkap meskipun kendaraan melaju dengan kecepatan tidak konstan, berhenti sejenak, lalu melanjutkan perjalanan melewati perangkat.
- Mode pemindaian: Otomatis sepenuhnya; mode pemindaian tanpa memerlukan kondisi pemicu eksternal.
